Comment installer votre BlueBuilt Bras d'Écran PC pour 2 Écrans PC ?
Installer le bras d'écran PC BlueBuilt
Vous installez votre nouveau bras d'écran PC BlueBuilt en 10 étapes.
- Étape 1. Vissez le pied d'écran PC à la barre
- Étape 2. Déterminez s'il faut utiliser une pince ou percer un trou
- Étape 3a. Installez la pince et vissez le pied
- Étape 3b. Percez un trou dans votre bureau et vissez le pied
- Étape 4. Placez les bras d'écran PC sur la barre et vissez-la
- Étape 5. Mettez les clips de câble en place
- Étape 6. Installez les vis à l'arrière de l'écran
- Étape 7. Vissez l'écran sur la plaque VESA
- Étape 8. Vissez les bouchons
- Étape 9. Cachez soigneusement vos câbles via les serre-câbles
- Étape 10. Déterminez la flexibilité de votre bras d'écran PC

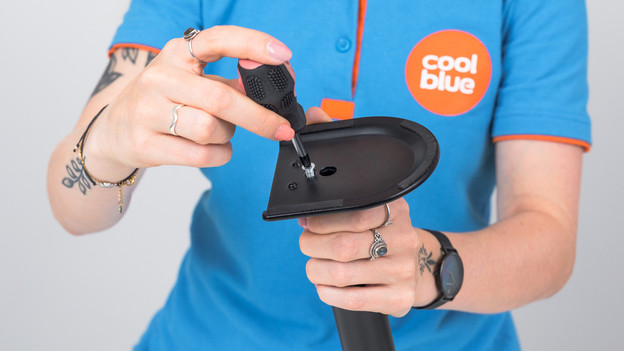

Étape 1 : vissez le pied d'écran PC à la barre
Placez le pied d'écran PC sur la barre et serrez-la solidement avec la grosse vis.
Étape 2 : choisissez l'une des 2 options d'installation
Vous pouvez installer votre bras d'écran PC de 2 manières. Avec le montage par pince, vous serrez fermement le pied avec une pince. C'est possible avec des bureaux d'une épaisseur comprise entre 10 et 85 millimètres. Si vous choisissez la fixation par perçage, vous percez un trou dans votre bureau et vissez le pied. Celui-ci ne convient qu'aux bureaux d'une épaisseur de 10 à 40 millimètres. Vous avez choisi une manière ? Vérifiez alors la taille VESA de votre écran PC. De cette façon, vous pouvez être sûr qu'il s'adapte au bras d'écran PC.
Étape 3a : installez la pince et vissez le pied
-
1. Placez l'angle de connexion sur le pied.
-
2. Déterminez la position de la pince.
-
3. Vissez le pied.
-

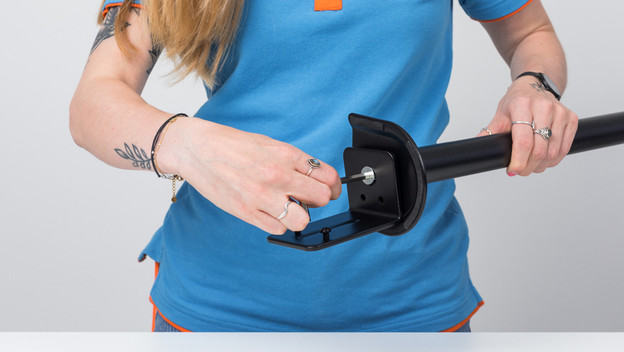

Retirez le couvercle du pied. Placez le support de connexion sur le pied et serrez les boulons.
-

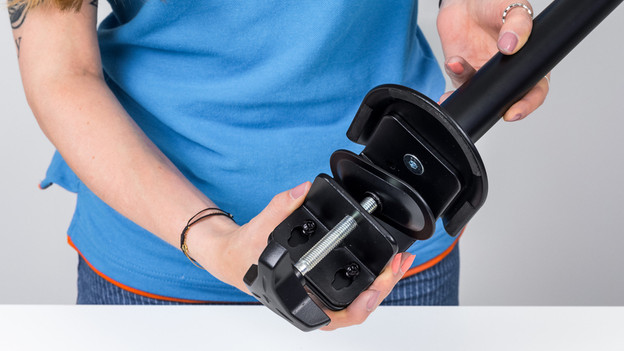

Mesurez l'épaisseur précise de votre bureau. Selon l'épaisseur du bureau, placez votre pince de bureau dans les trous du haut ou du bas. Serrez ensuite les boulons.
-

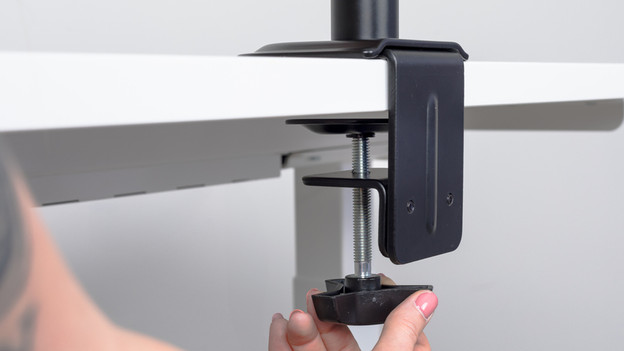

Placez la pince sur le bureau et tournez la vis vers le haut pour fixer le pied.
Étape 3b : percez un trou dans votre bureau
-
1. Dévissez le disque de la pince.
-
2. Percez un trou dans votre bureau.
-
3. Installez le pied.
-

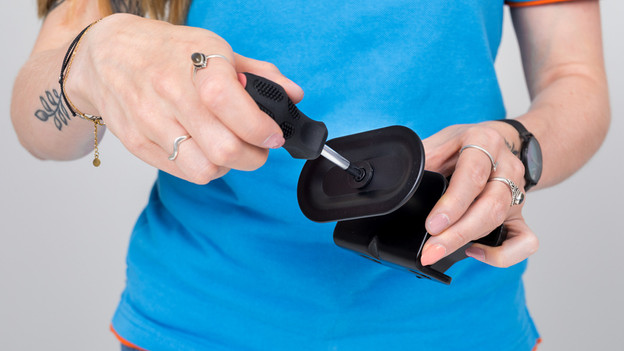

Dévissez le disque de la pince et dévissez l'angle de connexion.
-
Percez un trou de 10 millimètres dans votre bureau où vous placerez votre bras d'écran PC.
-

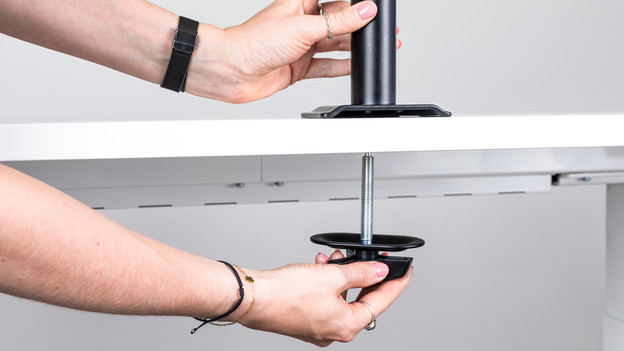

Placez la plaque de montage autour du passage. Vissez-la ensuite à travers le trou du pied jusqu'à ce qu'il soit fermement fixé.

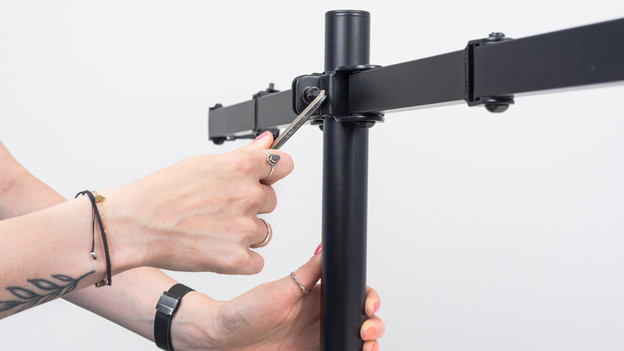

Étape 4 : placez les bras d'écran PC sur la barre
Placez les bras d'écran PC sur la barre et serrez-les fermement avec la clé Allen. Assurez-vous que les fixations VESA sont droites.

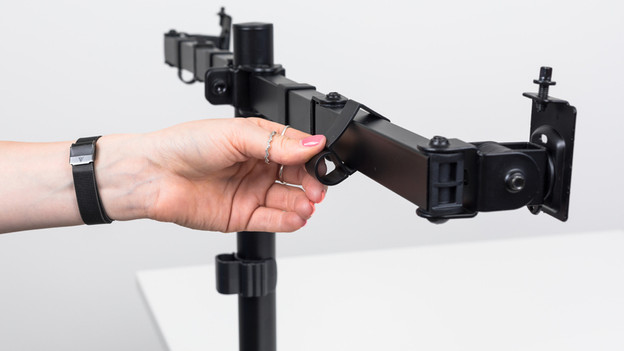

Étape 5 : mettez sur les clips de câble en place
Clipsez les serre-câbles sur les bras et la barre. Vous pourrez ainsi cacher soigneusement les câbles plus tard.
Étape 6 : installez les vis à l'arrière de l'écran PC
Placez soigneusement votre écran PC sur un tapis et insérez les vis supérieures à l'arrière de l'écran. Utilisez les rondelles si vous avez besoin d'un renfort supplémentaire.
Étape 7 : vissez l'écran sur la plaque VESA

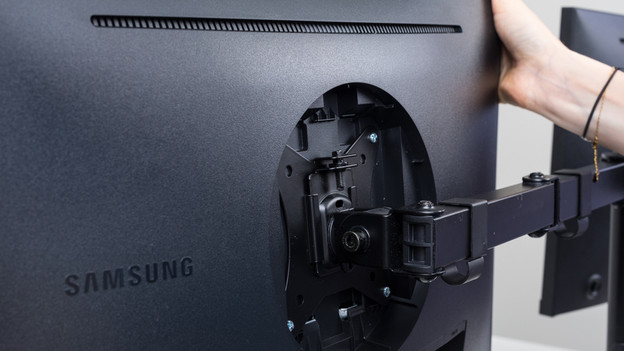

Faites glisser l'écran PC sur la plaque VESA et fixez les vis inférieures dans l'écran PC.

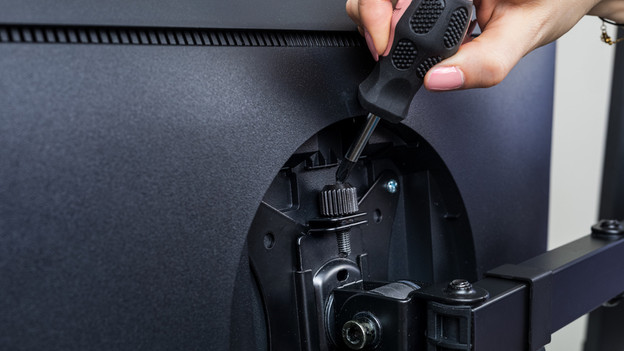

Étape 8 : vissez les bouchons
Serrez les capuchons avec les vis et le tournevis.

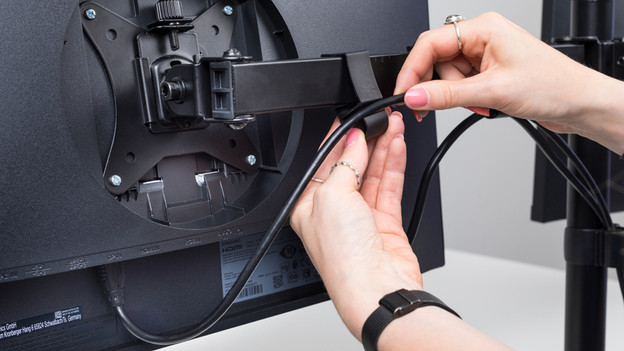

Étape 9 : cachez soigneusement vos câbles via les clips
Faites passer les câbles à travers les serre-câbles de l'étape 5 et cachez soigneusement vos câbles.
Étape 10 : déterminez la flexibilité de votre bras d'écran PC
Ajustez le couple du bras d'écran PC avec la clé Allen fournie pour déterminer la flexibilité du bras.
Votre nouveau bras d'écran PC BlueBuilt est maintenant complètement installé.
