Geschreven door Sam

Hoe installeer je jouw BlueBuilt Monitorarm Mechanische Veer voor 2 Monitoren?

Je wilt je nieuwe BlueBuilt monitorarm aansluiten op je 2 monitoren. Op deze pagina leggen we uit hoe je dit in 9 stappen doet.

BlueBuilt monitorarm installeren

Je installeert jouw nieuwe BlueBuilt monitorarm in 9 stappen.

  • Stap 1. Bepaal of je een klem gebruikt of een gat boort
  • Stap 2a. Installeer de klem en draai de voet vast
  • Stap 2b. Boor een gat in je bureau en schroef de voet vast
  • Stap 3. Installeer de zwenkarmen
  • Stap 4. Installeer de liftarmen
  • Stap 5. Installeer de VESA platen op de armen
  • Stap 6. Plaats schroeven in de monitoren
  • Stap 7. Installeer de monitorarmen op de monitoren
  • Stap 8. Werk je kabels weg via de kabelgoot
  • Stap 9. Bepaal de soepelheid van je monitorarmen

Stap 1: kies een van de 2 installatie opties

Je installeert je monitorarm op 2 manieren. Bij klembevestiging draai je de voet stevig vast met een klem. Dit kan bij bureaus die tussen de 10 en 80 millimeter dik zijn. Kies je voor doorvoerbevestiging, dan boor je een gat in je bureau en schroef je de voet vast. Dit is alleen geschikt voor bureaus met een dikte van 10 tot 45 millimeter. Heb je een manier gekozen? Check dan nog even de VESA maat van je monitor. Zo weet je zeker dat hij past op de monitorarm.

Stap 2a: installeer de klem en draai de voet vast

  1. Haal het deksel van de voet. Plaats de verbindingshoek op de voet en draai de bouten aan.

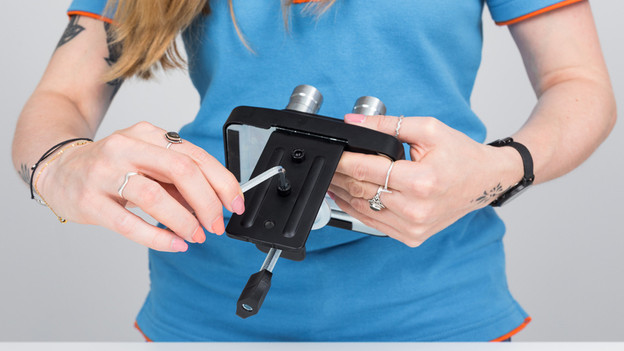

  2. Meet de precieze dikte van je bureau. Afhankelijk van hoe dik het bureaublad is, plaats je bureauklem in de bovenste of onderste gaten. Draai daarna de bouten aan.

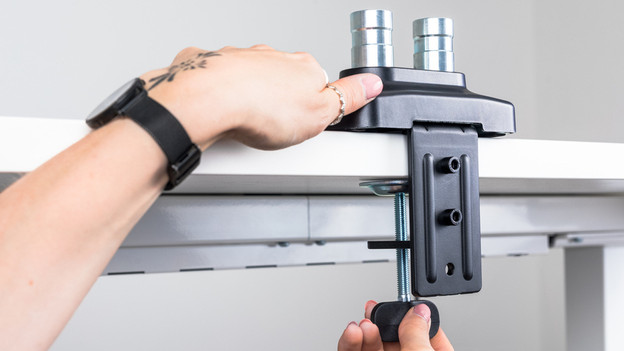

  3. Plaats de klem op het bureau en draai de schroef naar boven, zodat de voet stevig vastzit.

Stap 2b: boor een gat in je bureau

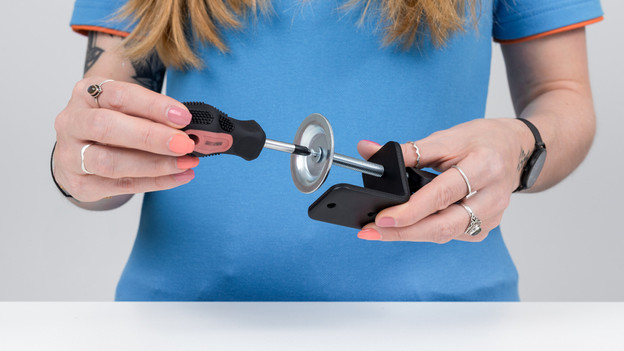

  1. Schroef de schijf van de klem en draai de verbindingshoek eraf.

  2. Boor een gat van 10 millimeter door je bureau op de plek waar je jouw monitorarm gaat plaatsen.

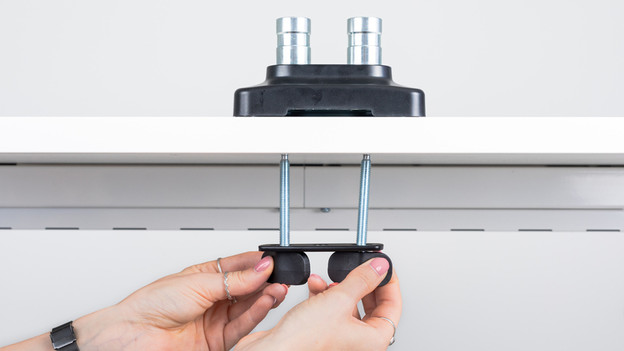

  3. Plaats de bevestigingsplaat om de doorvoer. Schroef deze daarna door het gat heen in de voet totdat deze stevig vastzit.

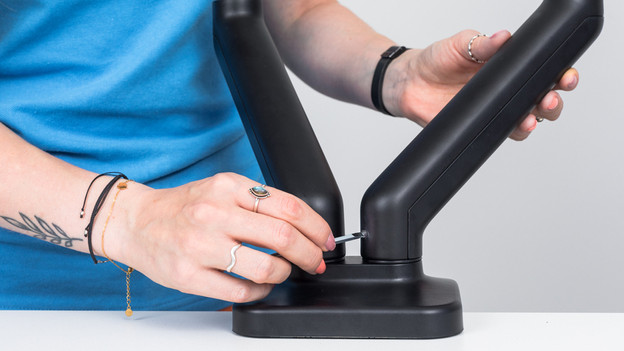

Stap 3: installeer de zwenkarmen

Plaats de zwenkarmen op de voet. Draai de schroeven naar wens aan. Hoe strakker je ze aandraait, hoe minder soepel de armen bewegen.

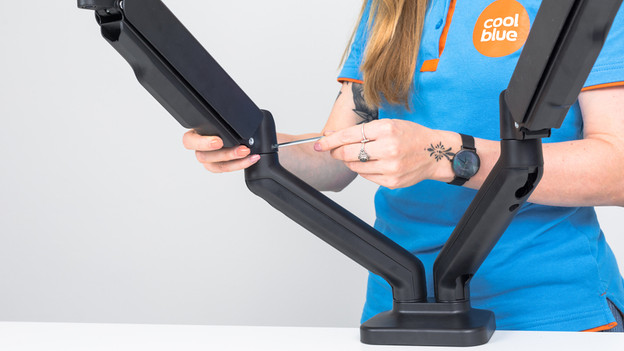

Stap 4: installeer de liftarmen

Plaats de liftarmen. Draai de schroeven naar wens aan.

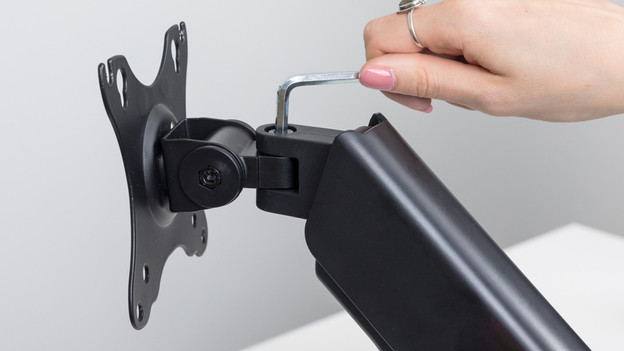

Stap 5: installeer de VESA platen op de armen

Plaats de VESA platen op de monitorarmen en draai de bouten aan.

Stap 6: plaats schroeven in de monitoren

Leg je monitoren op een kleedje en plaats de bovenste schroeven in de achterkant van de schermen. Gebruik de ringetjes als je extra versteviging nodig hebt.

Stap 7: installeer de monitorarmen op de monitoren

Schuif de monitoren op de VESA platen en schroef de onderste schroeven in de monitoren om ze vast te zetten.

Stap 8: werk je kabels weg via de kabelgoot

Schuif de kabelgoot naar boven om deze te openen. Werk hierin de kabels van je monitoren weg. Schuif daarna de goot weer dicht.

Stap 9: bepaal de soepelheid van je monitorarmen

Verstel de koppels van de monitorarmen met de bijgeleverde inbussleutel om zo de soepelheid van de armen te bepalen.

Je nieuwe BlueBuilt monitorarm voor 2 monitoren is nu helemaal geïnstalleerd.
